SKDB-300-1A5開關型可調穩壓電源

SKDB-300-1A5

開關型可調穩壓電源

概述:該電源滿足國家標準要求,輸出電壓可調,保護功能齊全,用戶可通過調整電位器,得到連續可調的穩定電壓。

本規格輸出電壓:20~220V。

本公司還可為用戶提供各型開關電源的特殊訂貨。

電源主要技術指標

型 號

SKDB-300-1A5

輸 入

參 數

交流輸入電壓

AC:220V±10%

頻    率

47Hz~63Hz

數

輸出電流

最大1.5A

輸出電壓

20~220V(100k多圈電位器調整)

最大輸出功率

300W

輸出電壓紋波

滿載時<輸出電壓的1%

效   率

>85%

工作方式

連續

保護功能

過流保護,過載保護、超壓保護(自恢復)

開啟時間

≤0.5秒

啟動方式

開關啟動

絕緣電阻

>20MΩ(500V測試) ;濕熱時大于2MΩ

抗電強度

輸入與機殼,   AC1.5kV,1分鐘。10mA測試

輸入與輸出,   AC1.5kV,1分鐘。10mA測試

輸出與機殼,   DC500V, 1分鐘。10mA測試

環境

工作環境溫度

0℃~+40℃

存儲溫度

-10℃~+70℃

電磁兼容

符合VDE0871 CLASS B.  FCC CLASS B. 相關規定

外形尺寸

長*寬*高 180*142*58mm

質  量

1.8kg

冷卻方式

12V 50*15溫控風扇

技術特點

1.本電源采用開關電源專用模塊做脈寬調制控制,全橋高頻開關的拓?fù)湫问剑?

2.為適應電磁兼容的要求,輸入端外接高效阻波器,提高抗干擾能力;

3.為提高電源的可靠性,本電源的關鍵元件采用了較大幅度的冗余設計,如主開關管,輸出整流管、輸入整流橋、輸入高壓電容、輸出濾波電容.主變壓器。并設置三重保護功能,適應各種不利的工作條件。

測試須知

1.對本電源的測試應符合產品技術指標中的輸入輸出條件及環境要求;

2.使用精度符合測試要求的儀表設備;做輸入電壓變化試驗時,應使用10kW以上自偶調壓器,否則將影響測試精度;

3. 使用電阻負載,但所使用的電阻阻值不應隨溫度升高而劇烈變化;

4.高溫實驗時,試驗環境應有良好通風;

注意事項

1. 本電源裝置為內置式裝置,輸入端子外露,非專業人員謹防觸電。

2. 環境溫度參照技術指標,并保證電源周圍有良好的通風條件。

3. 本電源輸入端內接5A保險,開關啟動。

4. 電位器調節功能:(用戶不得擅自調整)

          WR1----過載保護(出廠時調好,用戶不得擅自調整)

          WR2--- 保護電流值調節(出廠時調好在1.5A)

          WR3----輸出電壓微調



控制板調整電位器示意圖

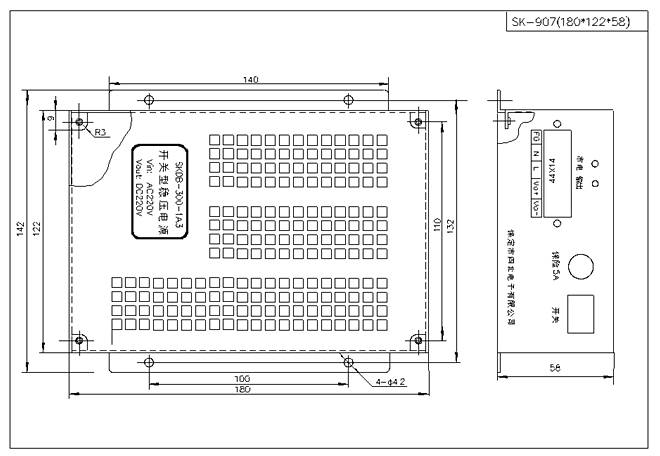

機殼安裝示意圖
